在加工包含異形螺紋的產品時，通常會應用“宏程序”或“定制刀具”來完成異形螺紋部分的加工，但是應用宏程序的輔助時間會較長，并且需要編程人員具有一定宏程序的應用基礎，而定制刀具的泛用性較差，當螺紋牙型變更時就需要重新定制新的刀具。上述的兩種加工方法，在小批量生產時的工藝穩定性較差、加工成本較高。

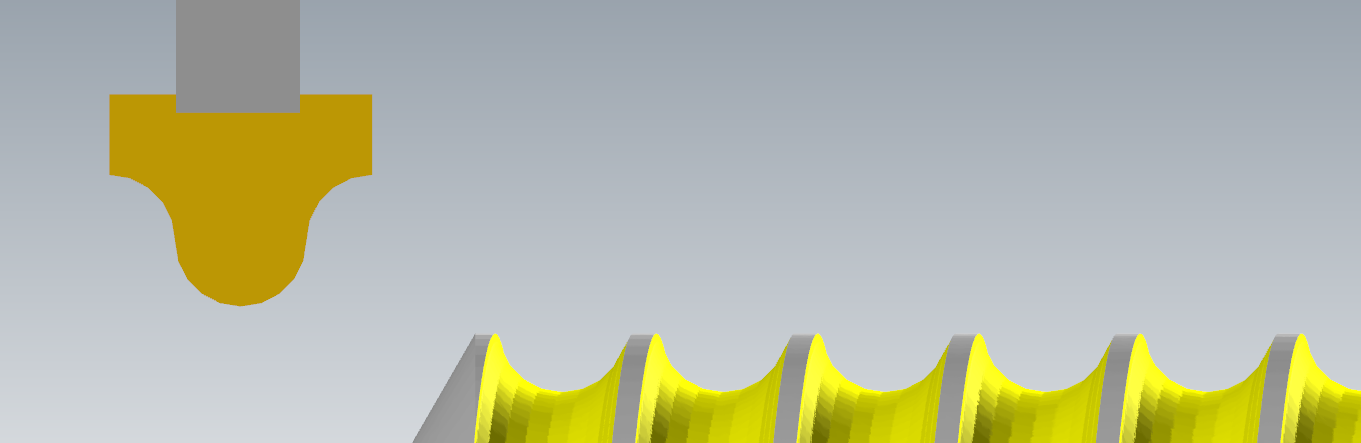

應用定制刀具加工異形螺紋

在Mastercam軟件中使用常見的車削刀具即可輕松完成對異形螺紋特征的刀路軌跡創建，并不需要編程人員具有宏程序的應用基礎，同時該策略在常見的兩軸數控車床上就可以實現，使得該加工策略具有極高的泛用性。“自定義螺紋”策略的應用，可以有效簡化異形螺紋的編程流程，優化產品加工經濟性。

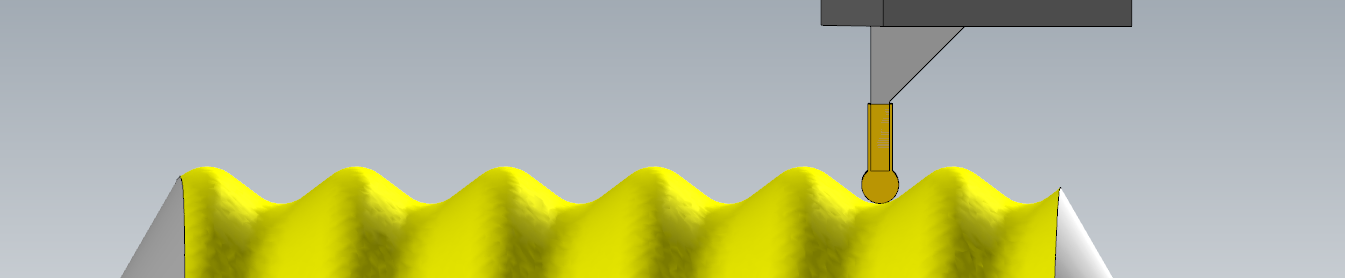

Mastercam 自定義螺紋策略 應用圓形切槽刀片加工異形螺紋特征

下面我們來應用 Mastercam 2023 自定義螺紋策略，對案例中的異形螺紋特征進行刀路軌跡創建。

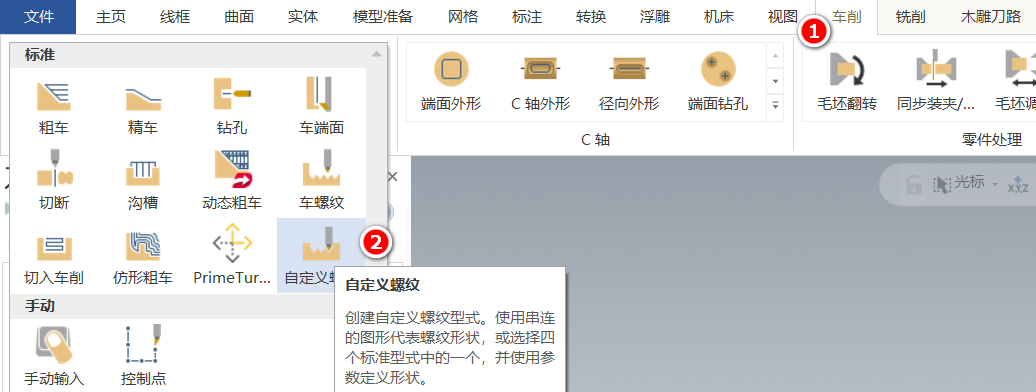

Step 1：點擊“自定義螺紋”按鈕進入策略操作；

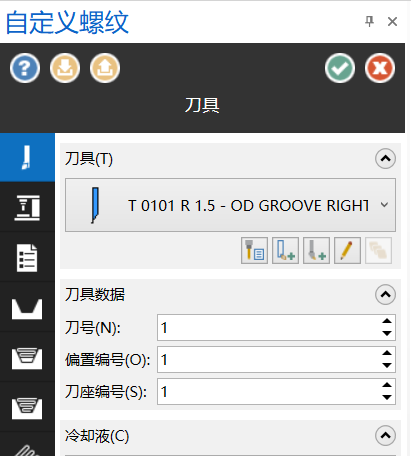

Step 2：完善“刀具”頁面參數；

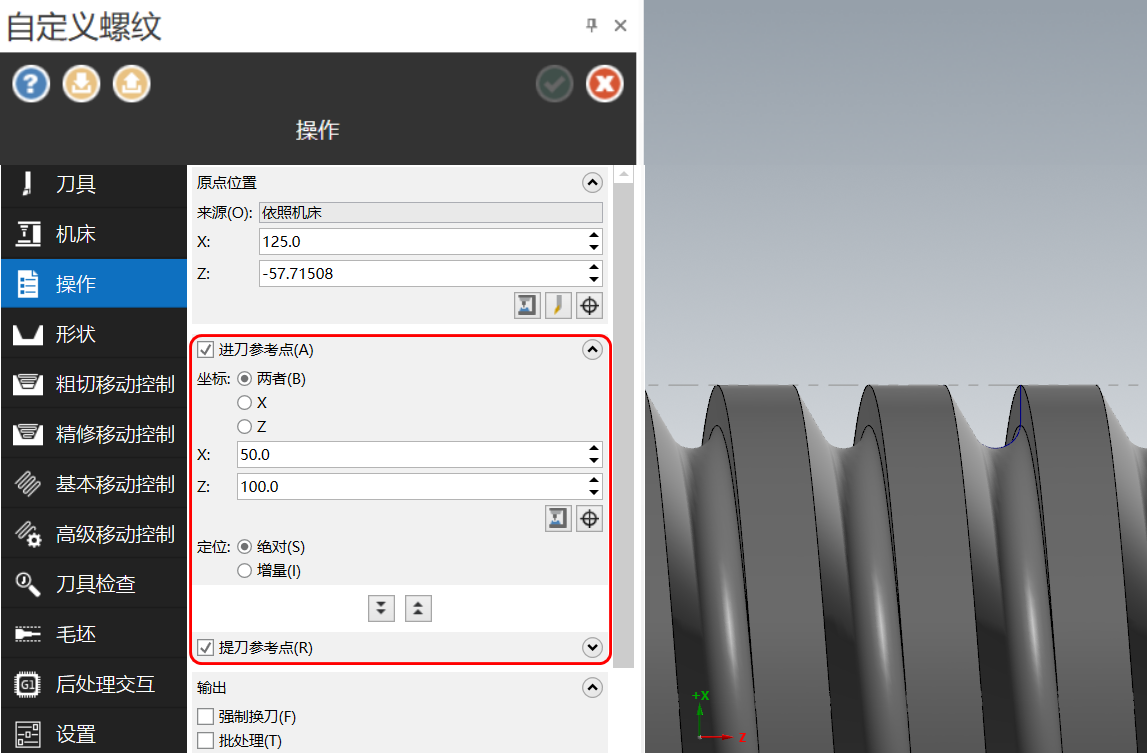

Step 3：完善“操作”頁面參數；

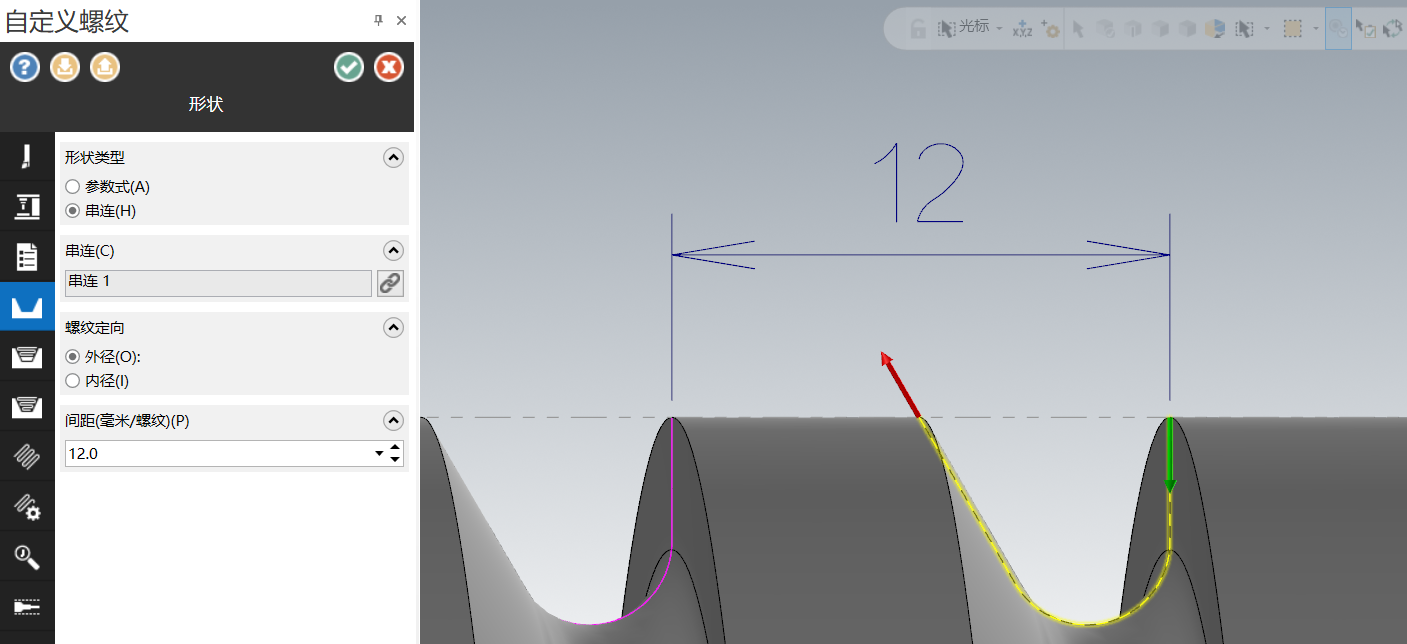

Step 4：完善“形狀”頁面參數，此處以“串聯”形狀類型演示；

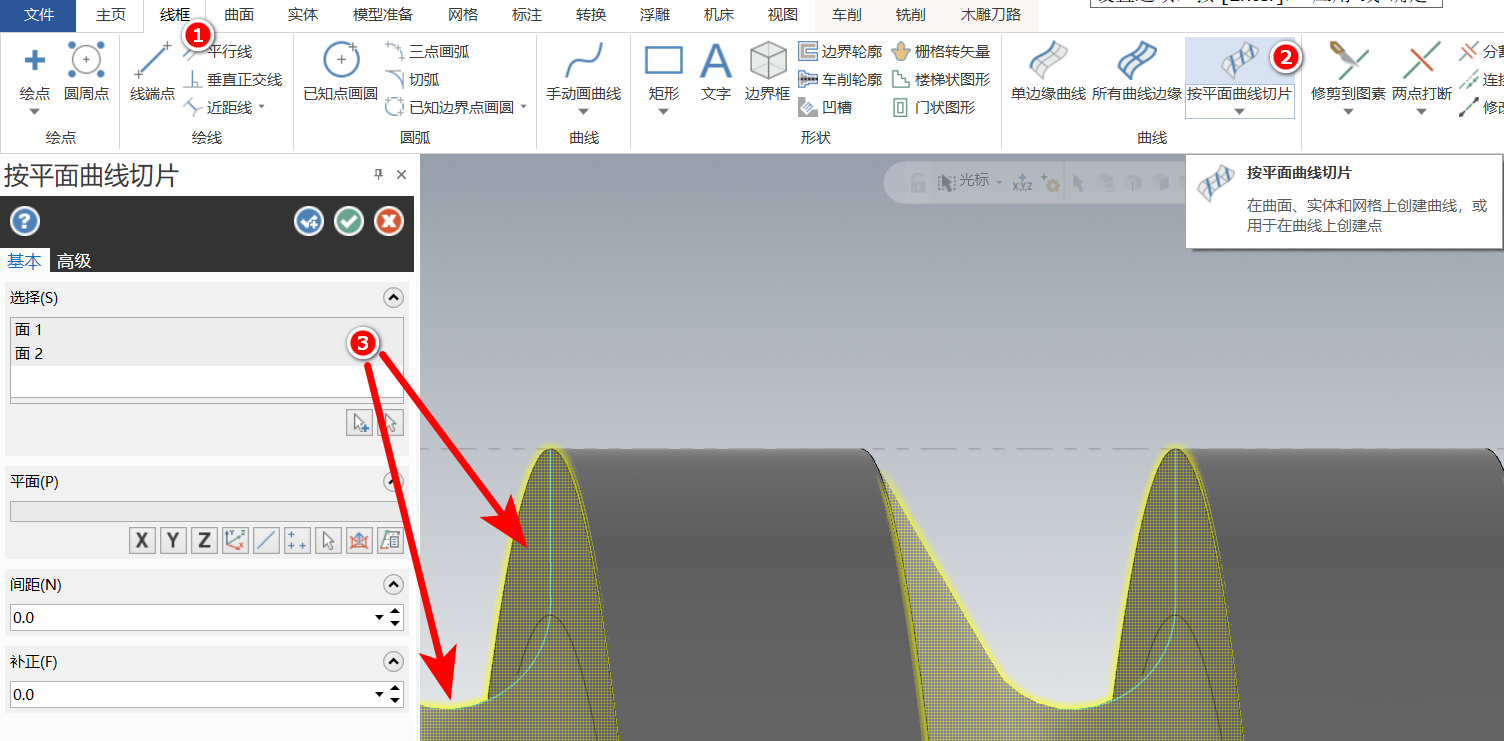

牙型截面線繪制方法如上

Step 5：完善“粗切移動控制”頁面參數；

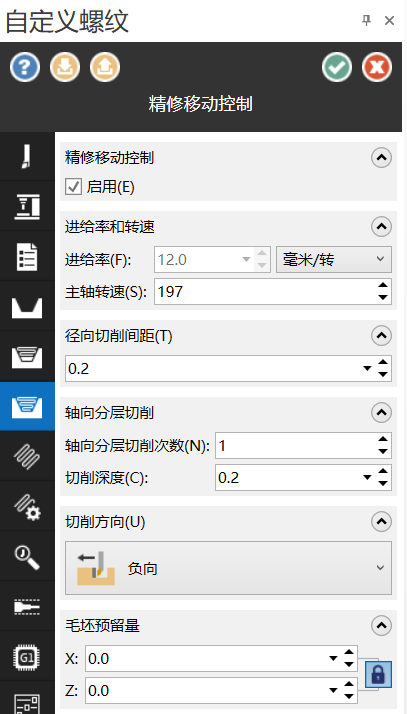

Step 6：完善“精修移動控制”頁面參數；

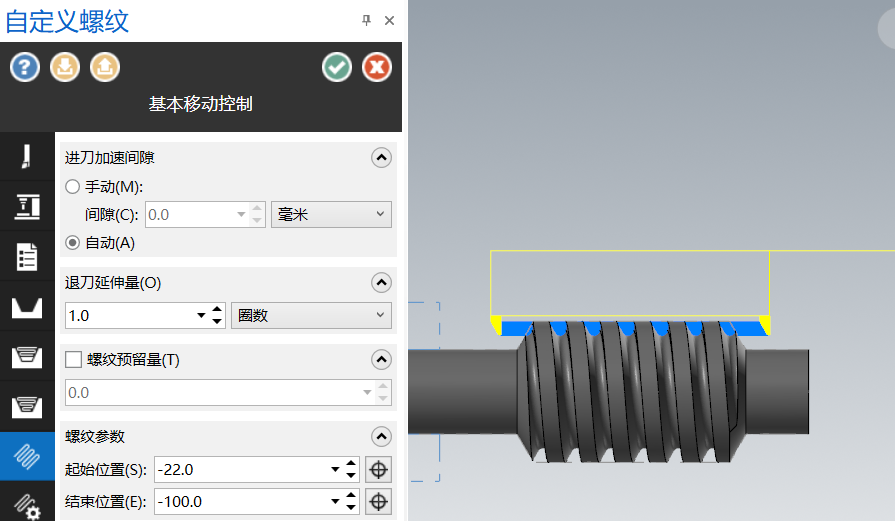

Step 7：完善“基本移動控制”頁面參數后生成刀具路徑；

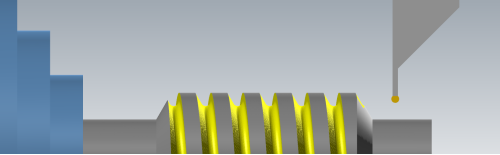

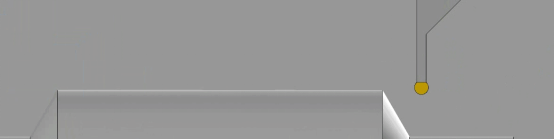

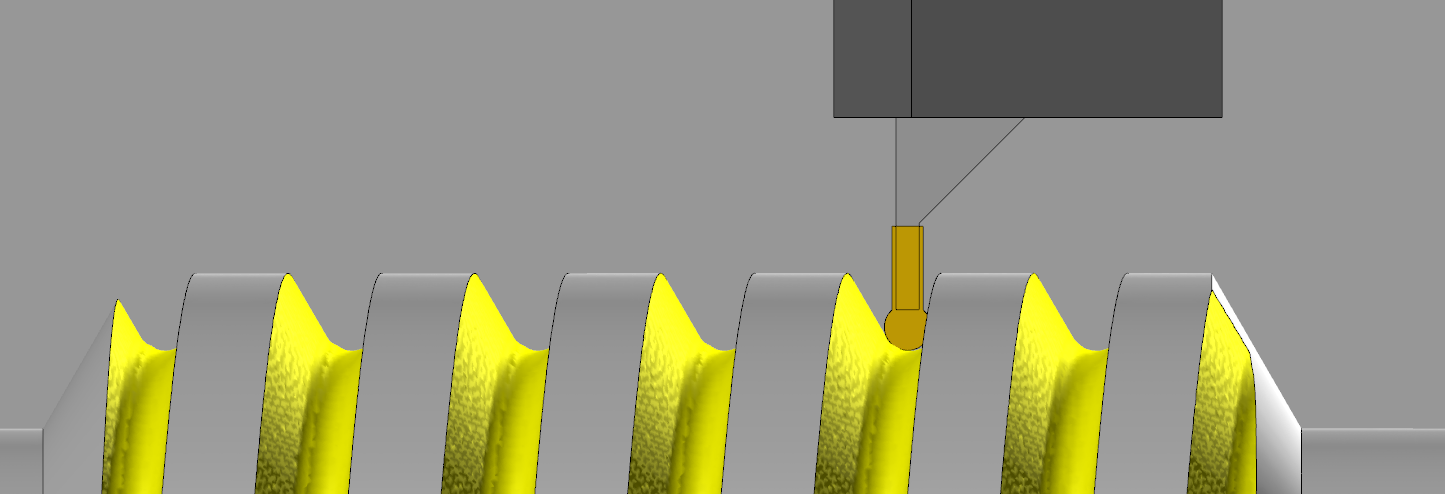

Step 8：驗證刀路軌跡。

具體操作步驟已講完，大家可根據上述講解進行實際操作，或掃碼觀看視頻學習。
