在車削加工編程中，隨著產品的加工難度越來越高，在一次裝夾中往往需要使用到多把刀具來完成當前工序，此時“參考點”位置的選擇尤為重要。當您在編制刀路軌跡時，如遇到由“參考點”引起的刀具與工件產生碰撞、過切等問題，大多數情況下只需要調整“參考點”選項即可輕松完成刀路的安全優化。“參考點”功能的應用，可以有效簡化編程流程，提高編程效率。

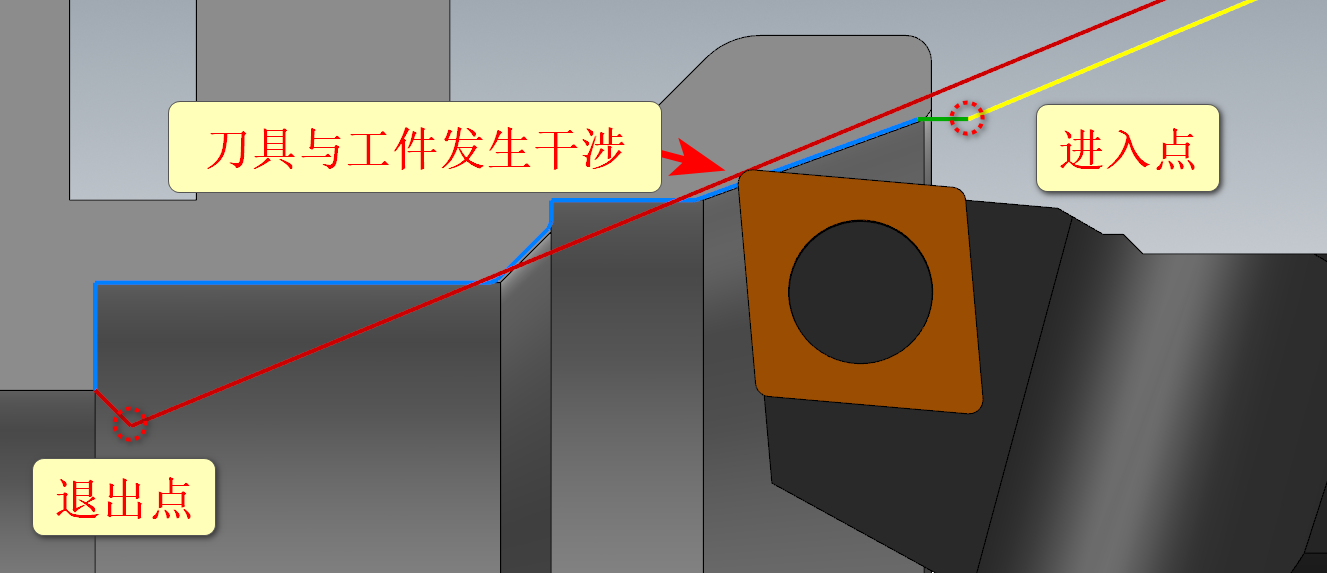

在程序編制時應主動確認刀具路徑中“進入點”與“退出點”的位置合理性，案例中的刀具在“退出點”回零的過程中與工件發生了干涉，當我們遇到類似的問題時，該如何創建高效且安全的刀具路徑呢？

Mastercam 在“車削”環境中支持自定義刀具路徑“參考點”，開啟該功能并根據加工需求設定相關參數即可輕松完成刀具路徑的安全優化。

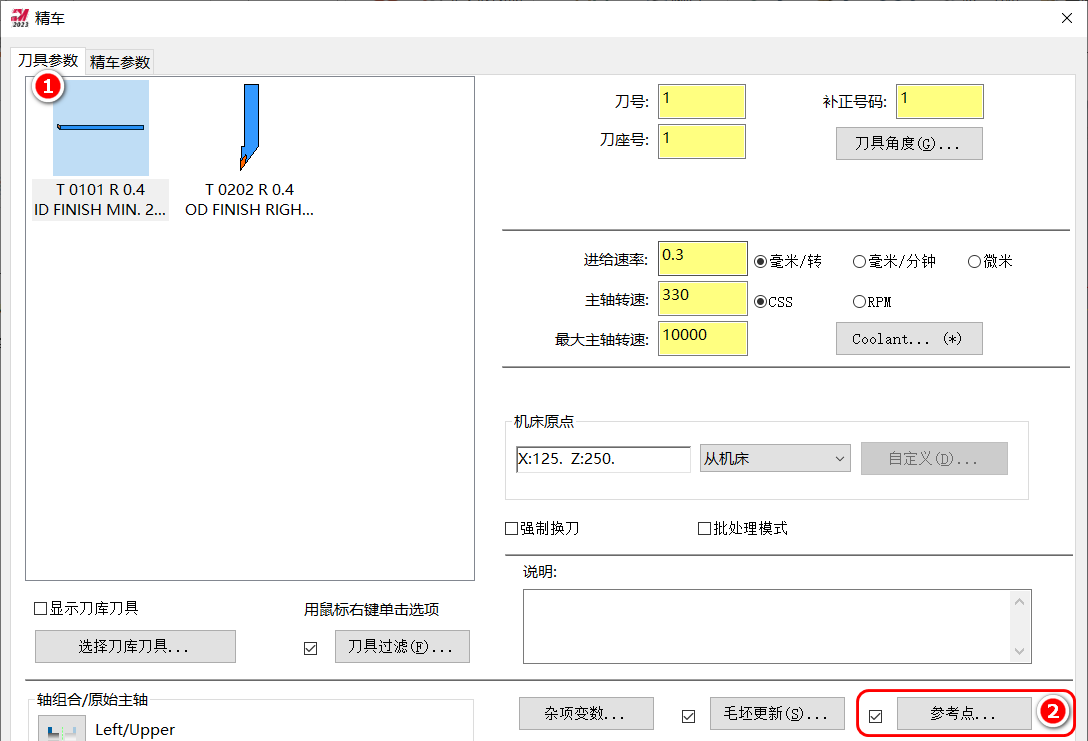

Step1：在此使用Mastercam 2023版本“精車”策略演示，在“刀具參數”頁面開啟“參考點”功能；

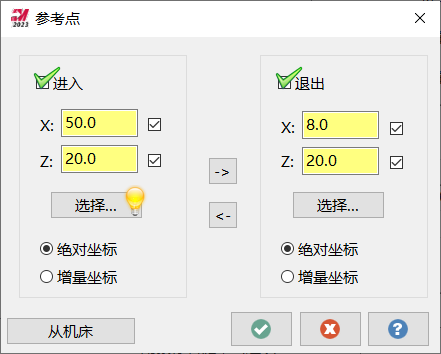

Step2：根據加工需求設定“進入點”/“退出點”參數；

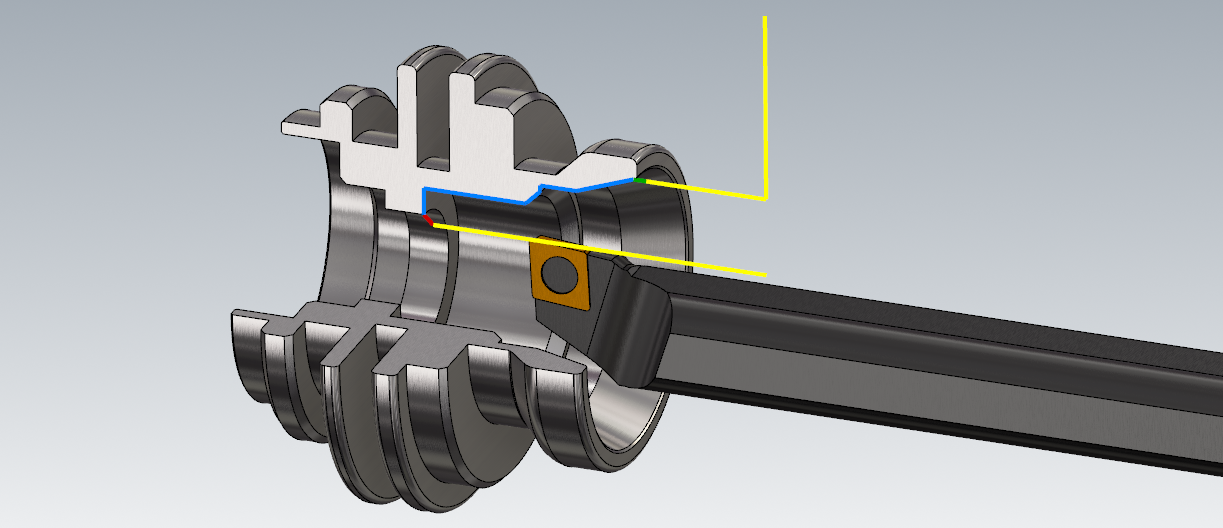

Step3：應用“參考點”功能后優化的刀路軌跡，此時的“退出點”設定在工件之外，避免了在回零時刀具與工件發生的碰撞。

具體操作步驟已講完，大家可根據上述講解進行實際操作，或掃碼觀看視頻學習。
