大家好,歡迎來到本期制造智庫。在使用 CAM 軟件進行編程時,依據實際加工所使用的刀具與刀柄,在軟件內創建與之匹配的編程刀具與刀柄,是CAM編程的重要前提。
在加工過程中,常出現編程時未察覺出問題,但實際加工時因刀具形狀誤差、刀柄干涉等因素引發碰撞事故。為避免此類問題,可在軟件中構建包含刀具、刀柄、夾具等實際加工環境,從而有效降低因刀柄誤差導致碰撞事故的風險。
本期將詳細介紹 Mastercam 中銑床刀具與刀柄的創建方式,助力大家高效地進行編程加工。
Mastercam 軟件中,創建銑床刀具與刀柄主要有以下三種方法:
1.通過參數形式創建刀具刀柄:這是整個 CAM 軟件編程時創建刀具、刀柄不可或缺的環節,即使采用另外兩種創建方式,也離不開參數設置。
2.通過繪制刀具或刀柄輪廓線的方式創建:在日常加工中,參數形式創建適用于標準刀具、刀柄。但對于非標刀具或刀柄,就需要通過繪制輪廓線的方式來創建。
3.從外部導入刀具或刀柄信息創建:通過外部文件導入能快速實現刀具創建,不同的導入格式在呈現效果和創建方法上存在差異,后續會詳細介紹。
下面我們將深入探討這三種創建方式的具體應用。
參數式創建
參數式創建刀具
參數式創建刀具,是通過選擇不同的刀具類型,并對刀具的各項信息進行數值化填寫,從而完成刀具創建。

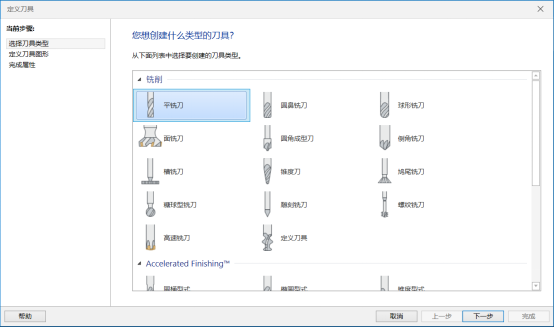

1.選擇加工編程刀具類型:根據實際加工需求,從軟件提供的刀具類型列表中進行選擇,如平銑刀、圓鼻銑刀、球形銑刀等。

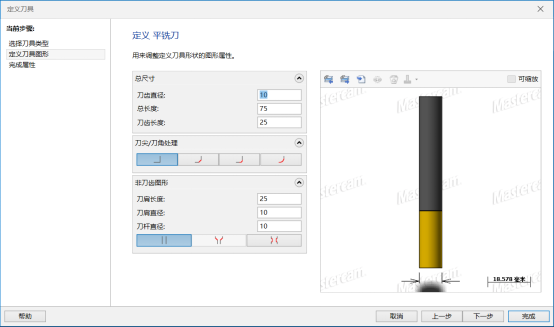

2.根據實際刀具尺寸去定義刀具使用信息:填寫刀具的各項尺寸參數,包括刀齒直徑、總長度、刀齒長度、刀肩長度、刀肩直徑、刀桿直徑等參數,確保刀具尺寸與實際使用的刀具信息一致。

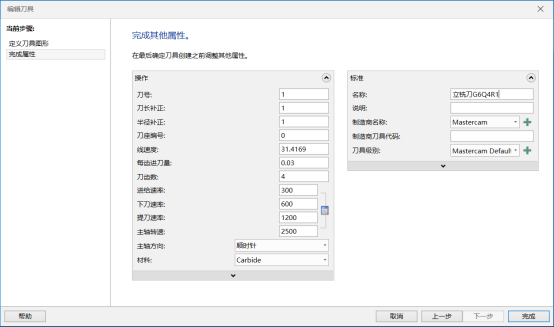

3.完善刀具加工參數等信息:設置刀具的加工參數,如刀號、名稱、刀長補正、半徑補正、每齒進刀量、進給速率、下刀速率、提刀速率、主軸轉速等。這些參數會直接影響加工效果,需根據實際加工情況進行合理設置。
參數式創建刀柄
參數式創建刀柄,是通過段與段疊加的方式進行。依據刀柄的實際尺寸,將整個刀柄劃分為不同的圓柱段,然后對各圓柱段的尺寸進行調整,最終堆疊成符合實際使用要求的刀柄尺寸。

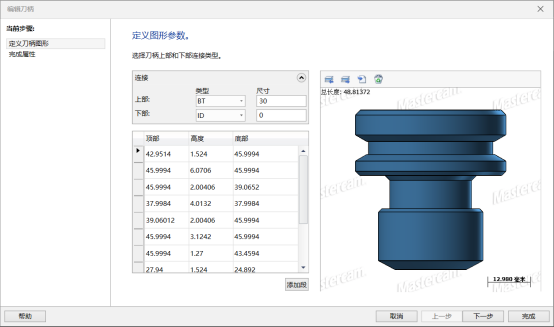

1.根據刀柄實際尺寸去添加段并為各段設置尺寸信息:按照刀柄的實際結構,添加相應的圓柱段,并設置每段的高度、直徑等尺寸參數。

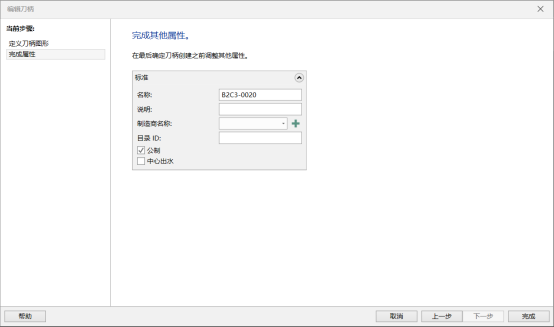

2.完善刀柄的標準參數信息:填寫刀柄的名稱、說明、制造商名稱、目錄 ID 等標準參數信息,以便于管理和識別。
以上就是通過參數式創建刀具與刀柄的方法。
接下來,我們看看如何通過繪制輪廓線的方式進行創建。
通過繪制刀具或刀柄的輪廓線進行創建
在日常加工中,參數式創建可以滿足標準刀具、刀柄的創建需求。但遇到非標刀具或刀柄時,參數式就難以滿足。此時,可通過繪制刀具或刀柄的輪廓線來創建。
繪制輪廓線創建刀具和刀柄的方式相同,下面以‘刀具創建’為例進行講解。在繪制輪廓線前,需要了解以下要求:
1.刀具刀柄輪廓要在俯視圖繪制:確保繪制的輪廓符合軟件識別要求,便于后續操作
2.刀具刀柄的輪廓必須置于第一象限:遵循軟件的繪圖規則,保證輪廓的正確繪制和識別
3.在繪制時只需繪制輪廓的一半即可,并只需繪制回轉輪廓:遵循軟件的繪圖規則,保證輪廓的正確繪制和識別
4.刀具刀柄所繪制的必須是開放輪廓,若有中軸線的話可以設為虛線或者不繪制中軸線:確保輪廓的開放性,便于軟件對刀具形狀的識別和處理
5.創建刀具刀柄的輪廓必須單獨放置在圖層中,不允許有其他圖素存在:避免圖素之間的干擾,保證輪廓的獨立性和準確性
6.在繪制時需將回轉輪廓中心最低點,置于坐標系原點:遵循軟件的輪廓放置規則,確保輪廓線的正確顯示和使用

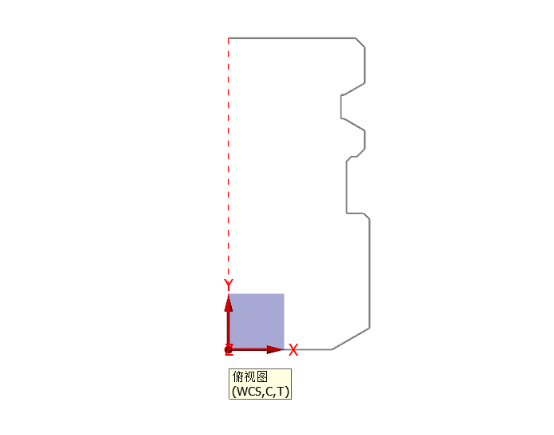

下圖為刀具、刀柄繪制輪廓線的有效示例
刀具輪廓
刀柄輪廓
刀具輪廓繪制完成后,將其單獨放置在另外的圖層中。
創建刀具時,按以下步驟操作:

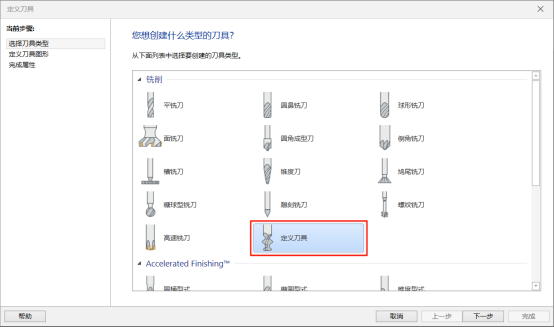

1.在創建刀具時,從刀具類型列表中選擇相應類型。

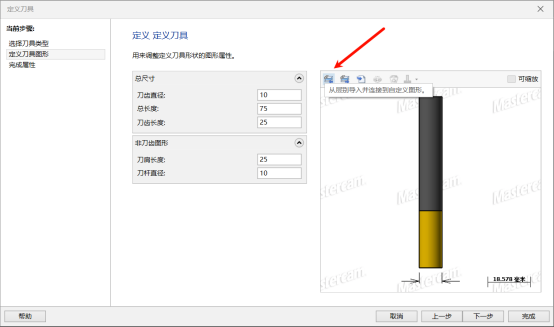

2.點擊‘從層別導入并連接到自定義圖形。

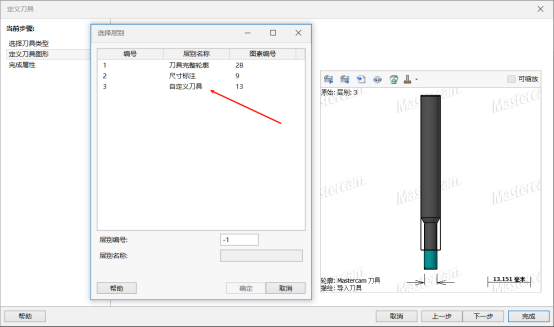

3.選擇單獨放置輪廓線的層別。
4.刀具創建完成后,需要根據實際的刀具尺寸對參數進行確認

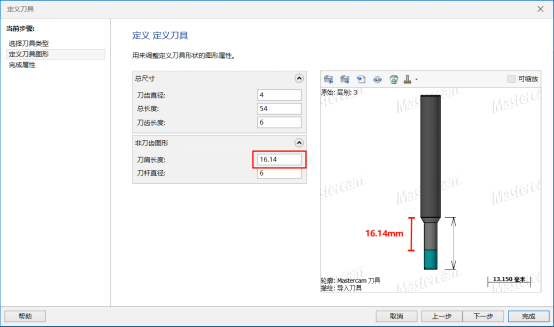

例如:我所創建刀具的刀肩長度為16.14mm但默認值為6mm,就需要進行相應調整。

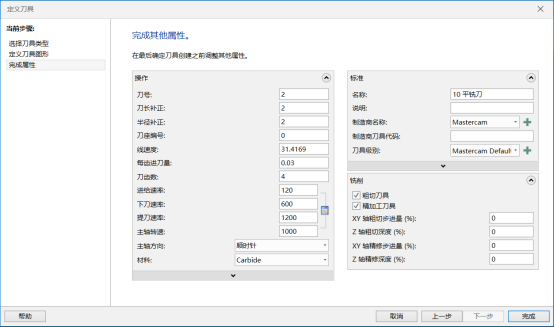

5.設置刀具的加工參數,如主軸轉速、進給速率等參數,完成刀具的創建
以上便是通過繪制刀具或刀柄的輪廓線完成創建的使用方法
本期介紹了 Mastercam 中參數式和繪制輪廓線創建刀具、刀柄的方法,參數式適用于標準件,繪制輪廓線可以解決非標件的創建問題。
下期將帶來如何使用外部導入信息創建刀具、刀柄!
