       在現代機械傳動的領域，行星錐齒輪減速機構以其卓越的承載能力、高效率和精準的減速性能，成為了眾多高精尖行業不可或缺的核心部件。

       行星錐齒輪減速機構由太陽輪、多個行星輪、行星架、齒圈組成，融合了錐齒輪和行星齒輪的優勢，可在小體積內實現高減速比。這種設計承載能力強，效率高，且因多路分流使載荷均勻，從而增強了耐用性。

       在本期案例中，我們將依據行星錐齒輪減速機的原理，構建一個具備相同部件并能夠?qū)崿F(xiàn)傳動功能的模型。同時，考慮到加工的便利性，我們對零件進行了適當?shù)男薷摹?/span>

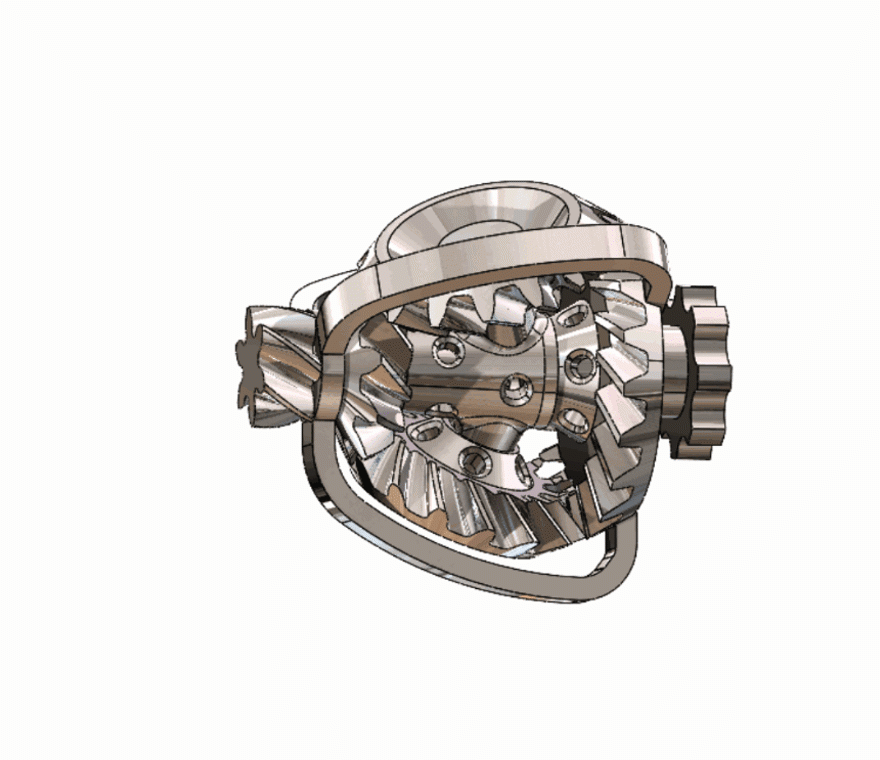

行星錐齒輪減速機構的傳動系統仿真動畫

行星錐齒輪減速機構的解體運動仿真動畫

       考慮到加工和組裝的便捷性，我們將該裝置拆分為13個單獨的零件。在本期案例中，我們將重點介紹其中三個零件的加工。

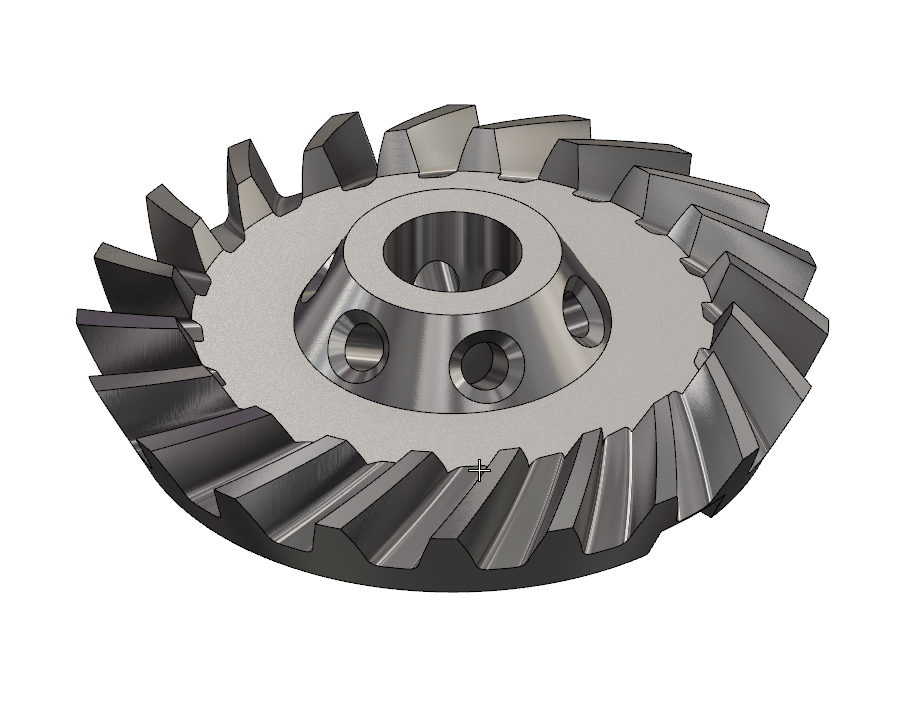

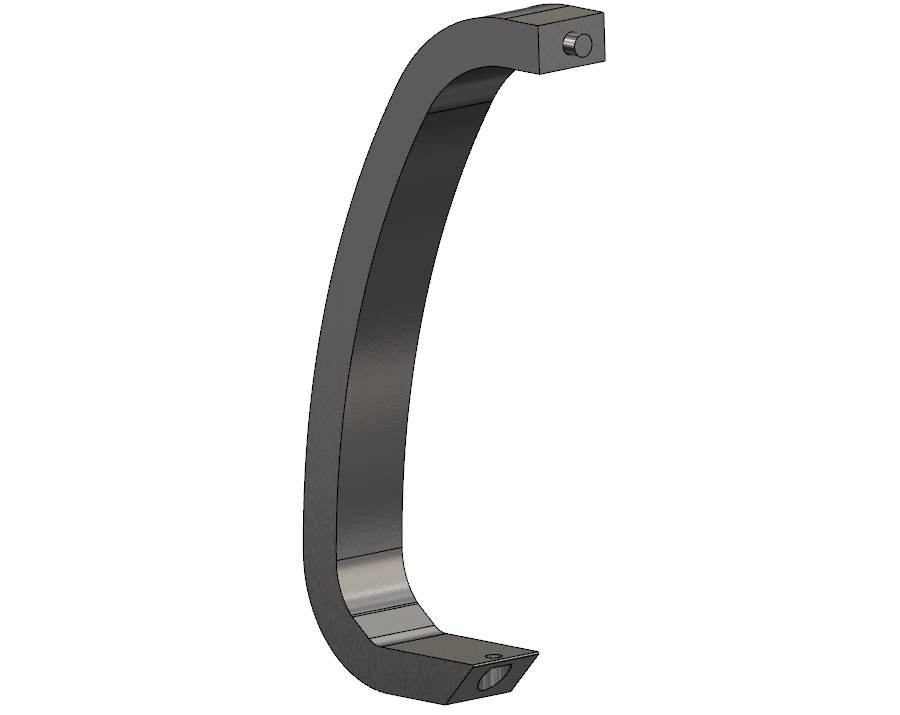

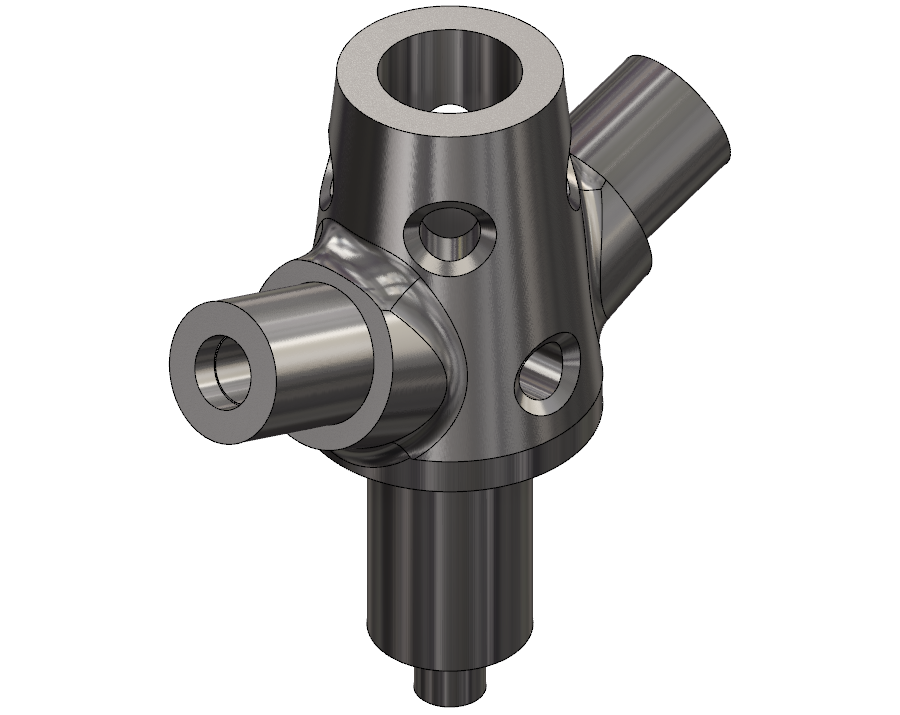

                                                               △行星架                                      △行星齒圈                                 △減速器主干

       接下來，我們看下完成行星錐齒輪減速機構部分零件加工所需要的工具和材料。

設備：五軸立式加工中心、臥式數控車床

毛坯材質：2A12鋁合金

       2A12鋁合金因其結合了高強度和輕質的優勢，在航空航天及交通運輸領域應用廣泛。該合金可通過熱處理來增強其機械性能，以滿足對結構零件的高端要求，并且具有良好的機加工特性。

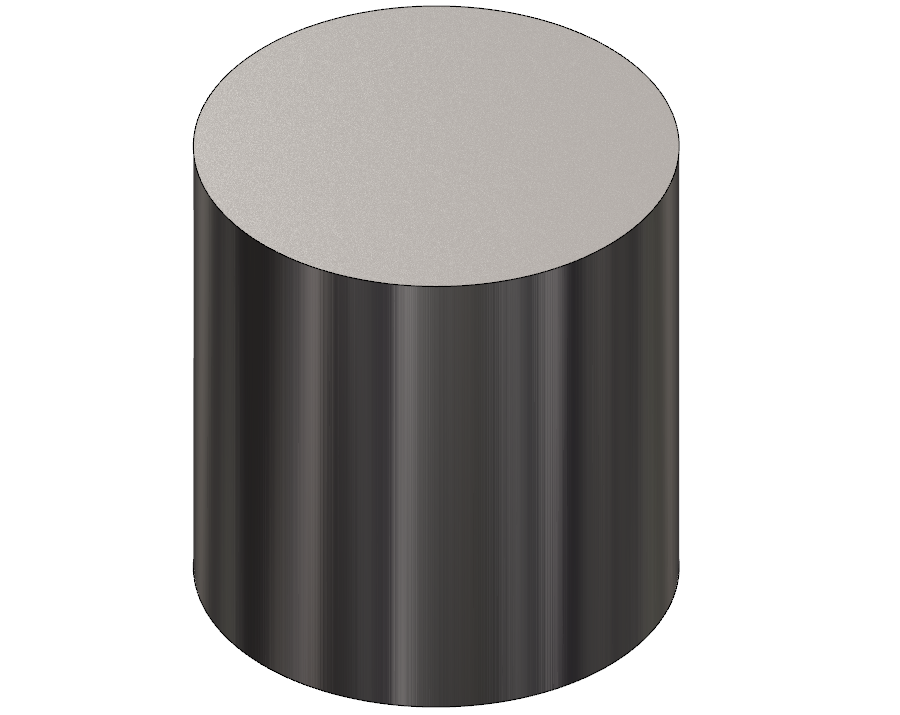

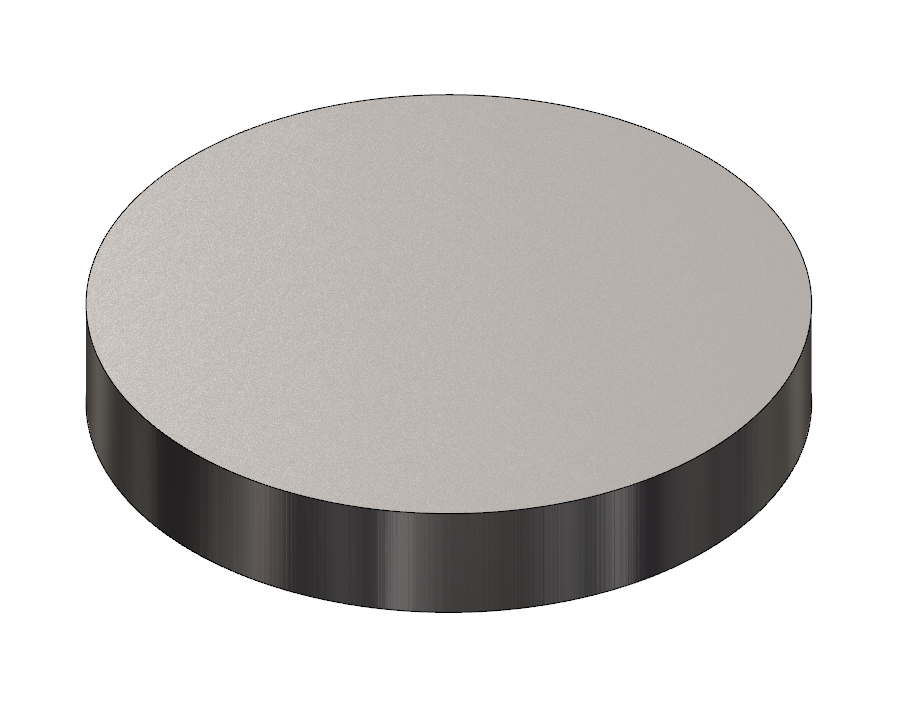

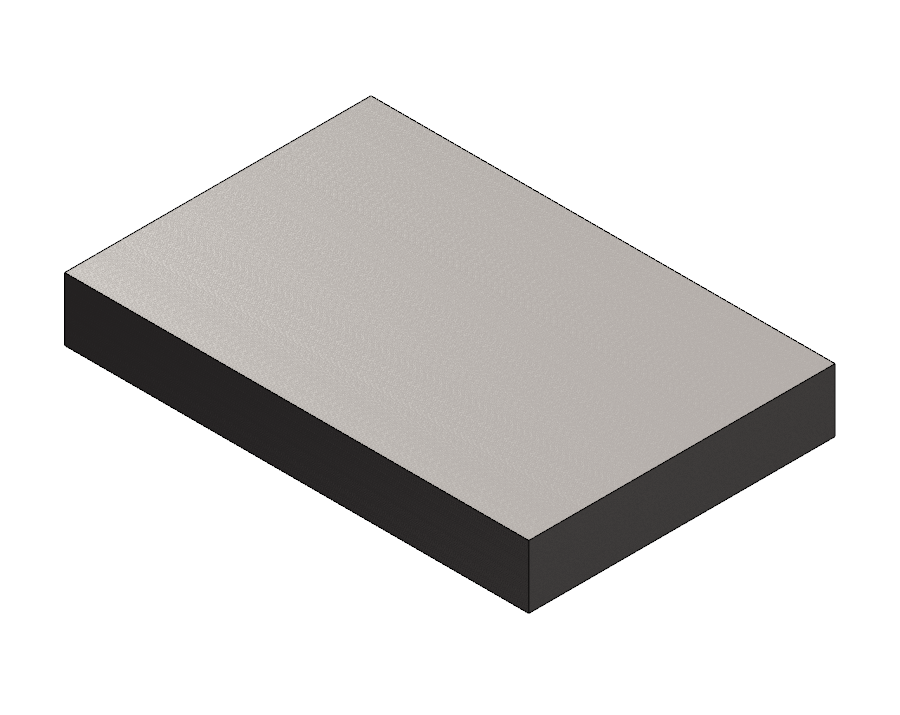

毛坯：（單位mm）

▽行星架                                      ▽行星齒圈                                ▽減速器主干

△250X170X34                                △?252X84                              △?200X212

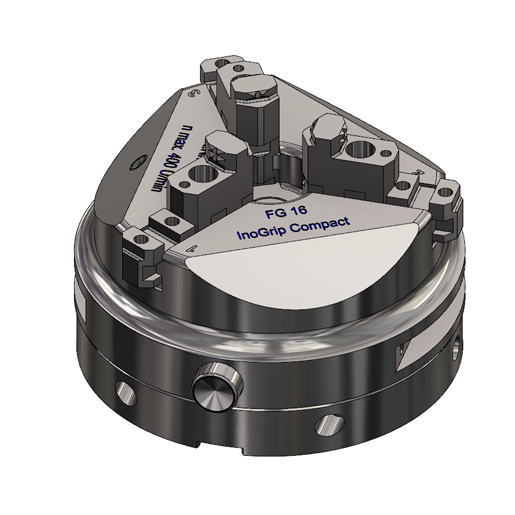

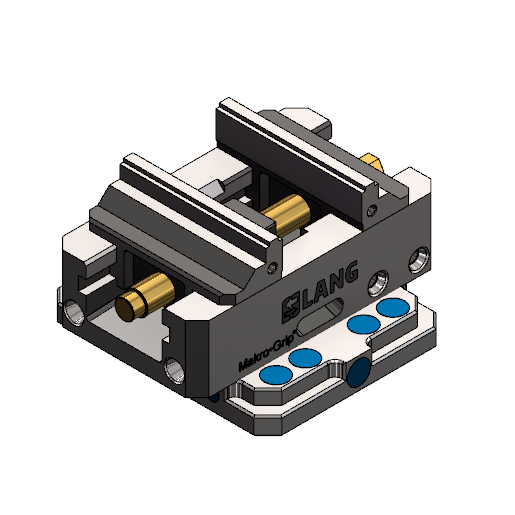

夾具：Lang牌虎鉗配裝咬痕夾持鉗口、三爪卡盤

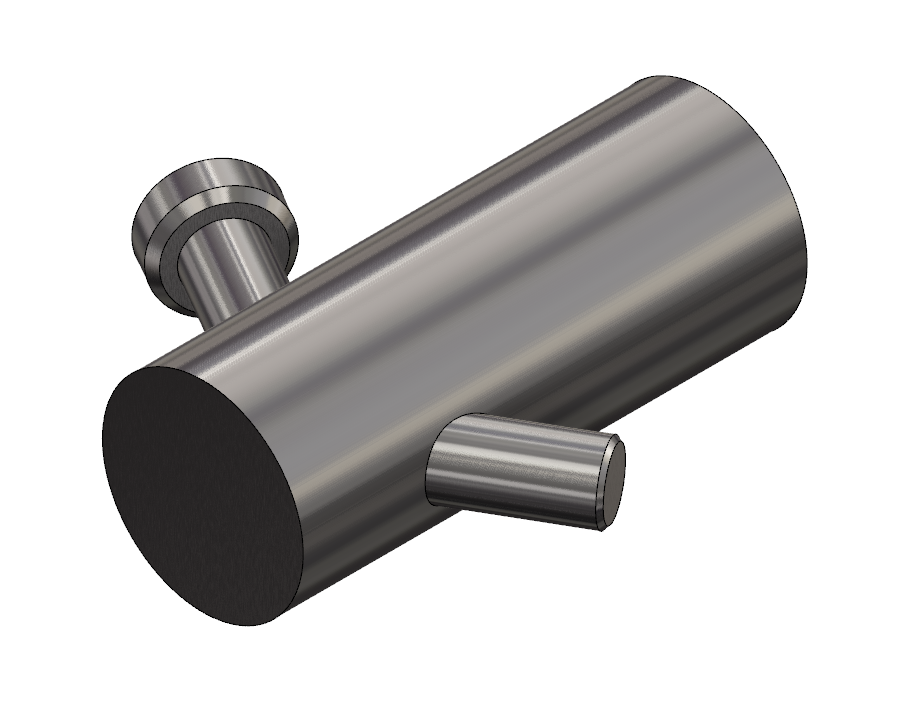

工裝：用于行星齒圈加工

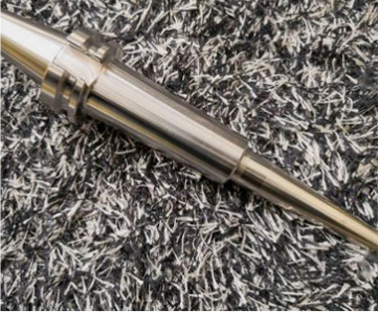

刀柄：BT40彈性刀柄、BT40熱縮刀柄

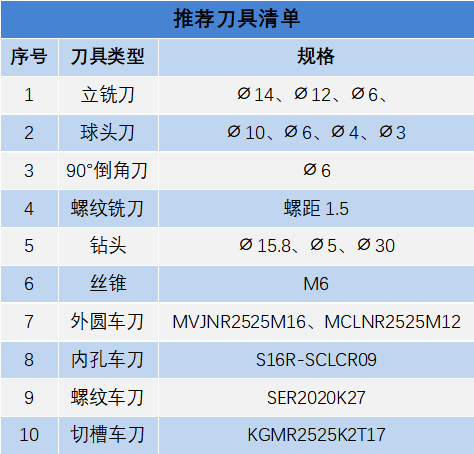

刀具:

       感謝您閱讀本期的技術文章，請關注我們下一期的內容（行星架的加工工藝分析、加工策略應用技巧、仿真驗證等多個環節）。如果您有任何疑問或需要進一步了解，請持續關住“Mastercam 昊威科技”公眾號。
