Mastercam 2023現已支持讀取“2D-PDF”，PDF文件是當今最常用的文件類型之一，現可將其直接導入到 Mastercam 當中，這樣您在進行其他操作時即可使用現成的設計材料來源。本篇為大家介紹Mastercam 2023“優化2D/3D PDF讀取能力"，增強后的功能將會給您在設計與協作方面帶來更好的應用體驗。

Step1：Mastercam 2023 可直接讀取“2D-PDF”格式文件，這適用于以下功能；

• 打開
• 合并

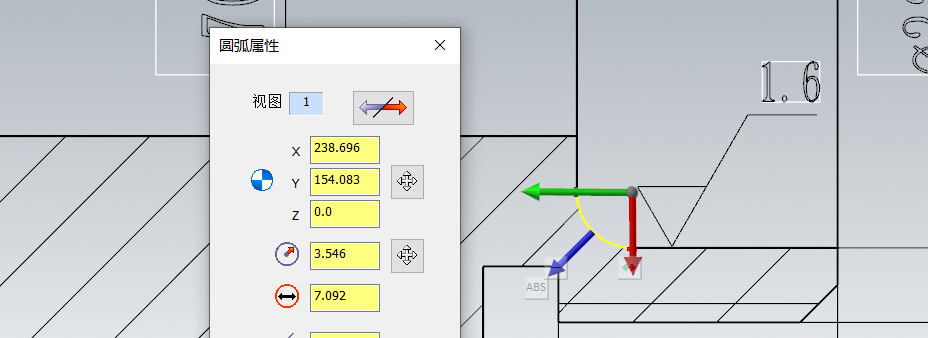

Step2：“2D-PDF”格式件中的內容，將會被轉換為可編輯的線框、圓弧及注釋等圖素；

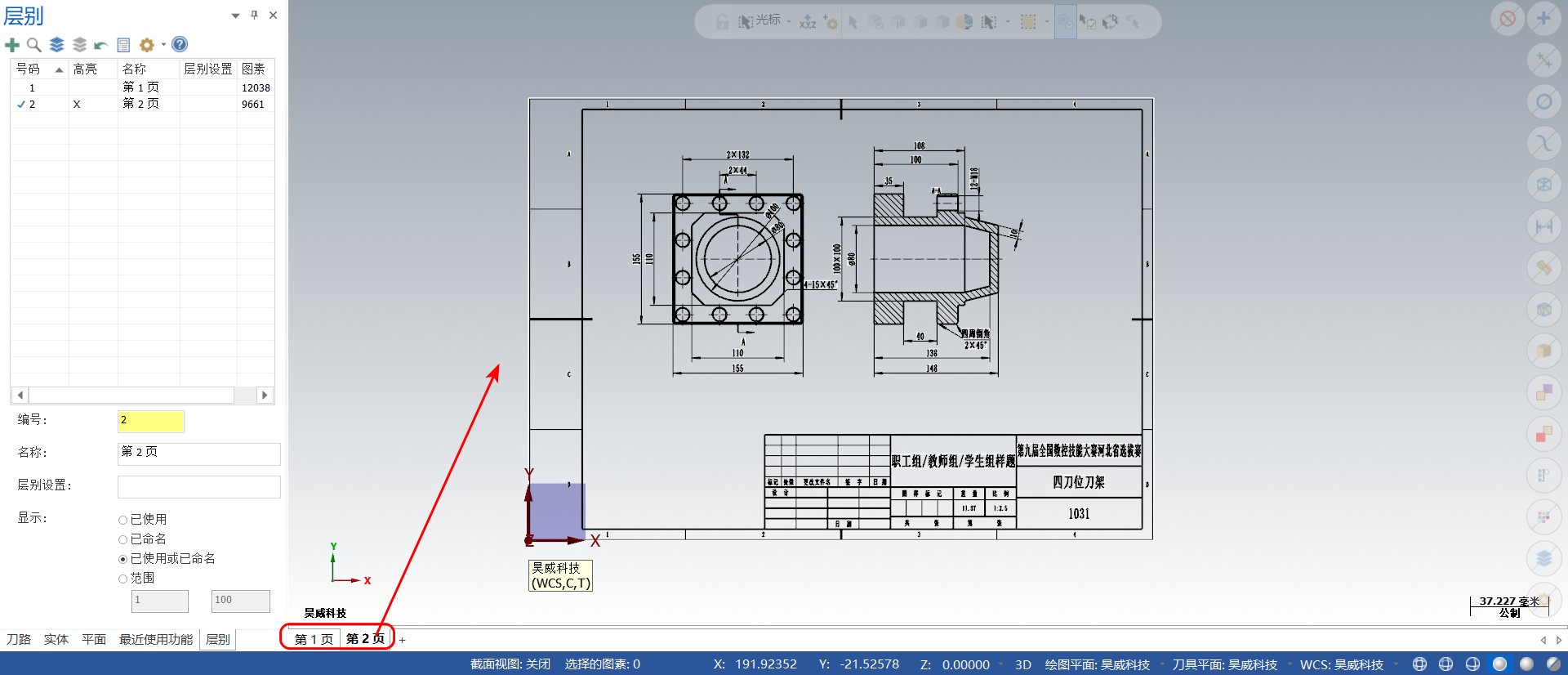

Step3：多頁內容將會保存在不同“視圖單”與“層別”當中；

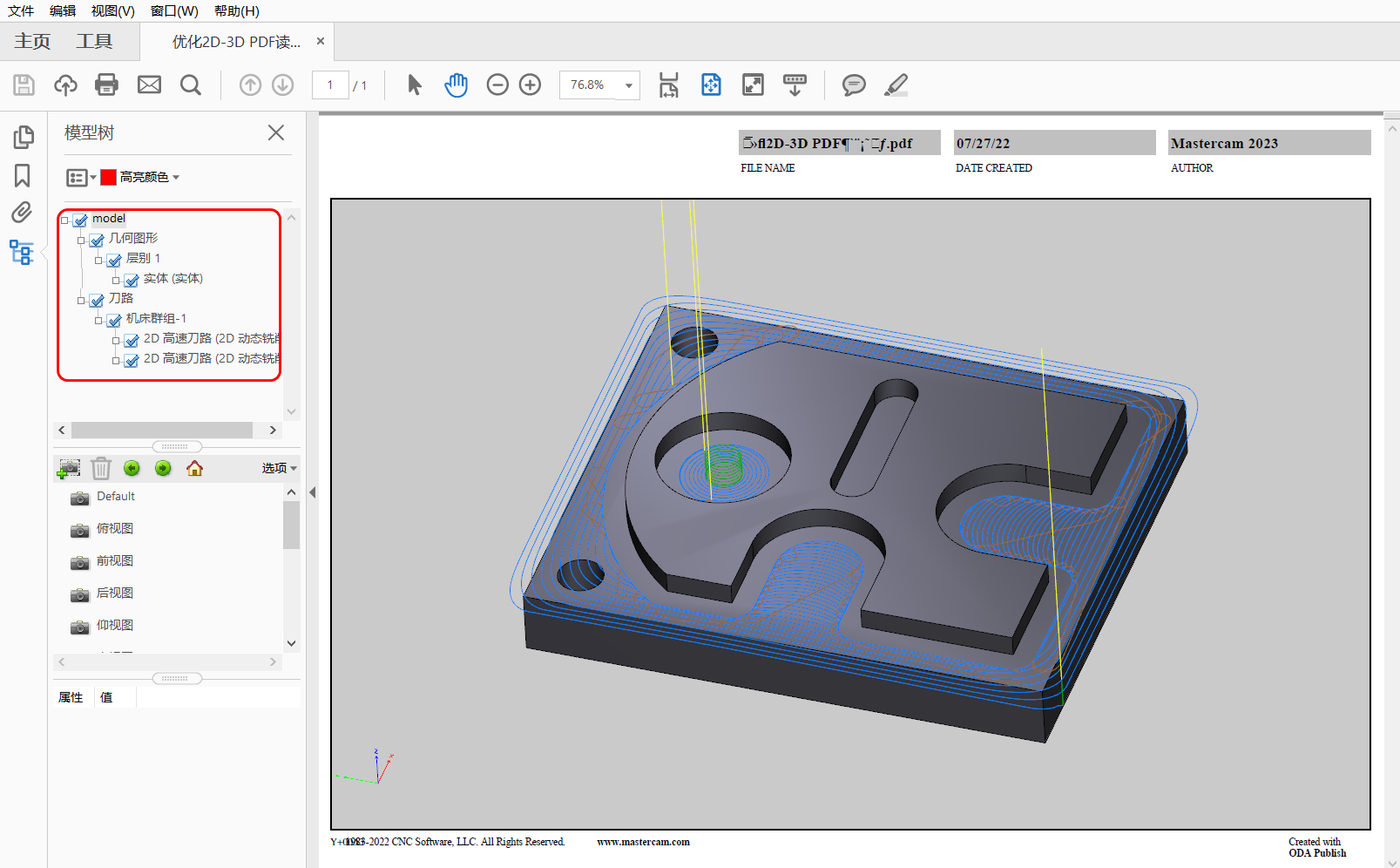

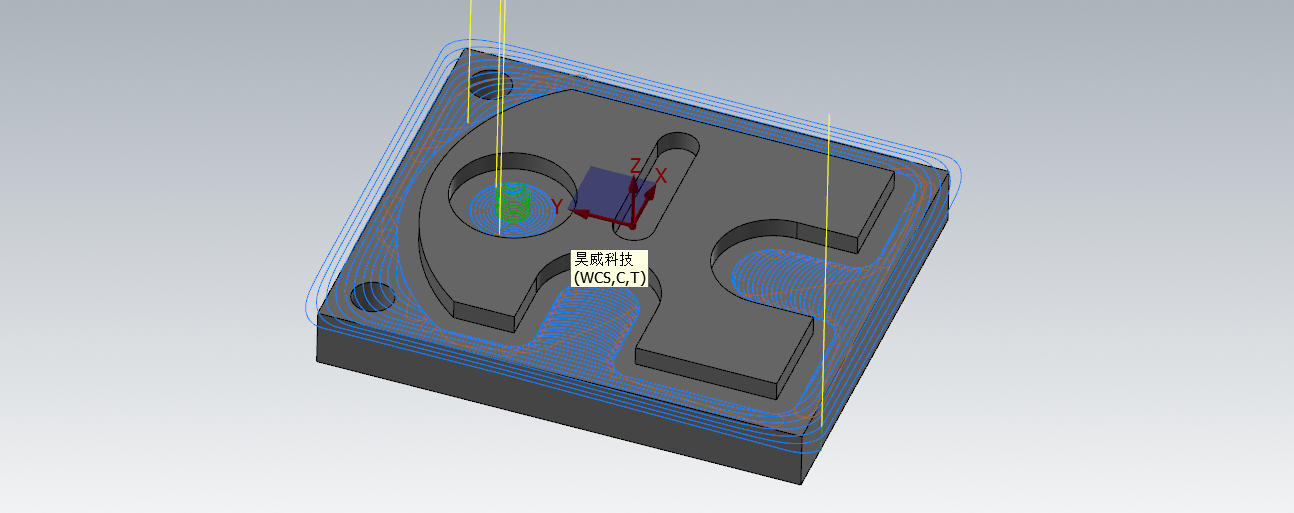

Step4：Mastercam 還支持將零件模型、刀具路徑等信息一并輸出為“3D-PDF”格式。使用專業PDF軟件可打開此格式文件，從而實現無障礙的技術溝通與協作；

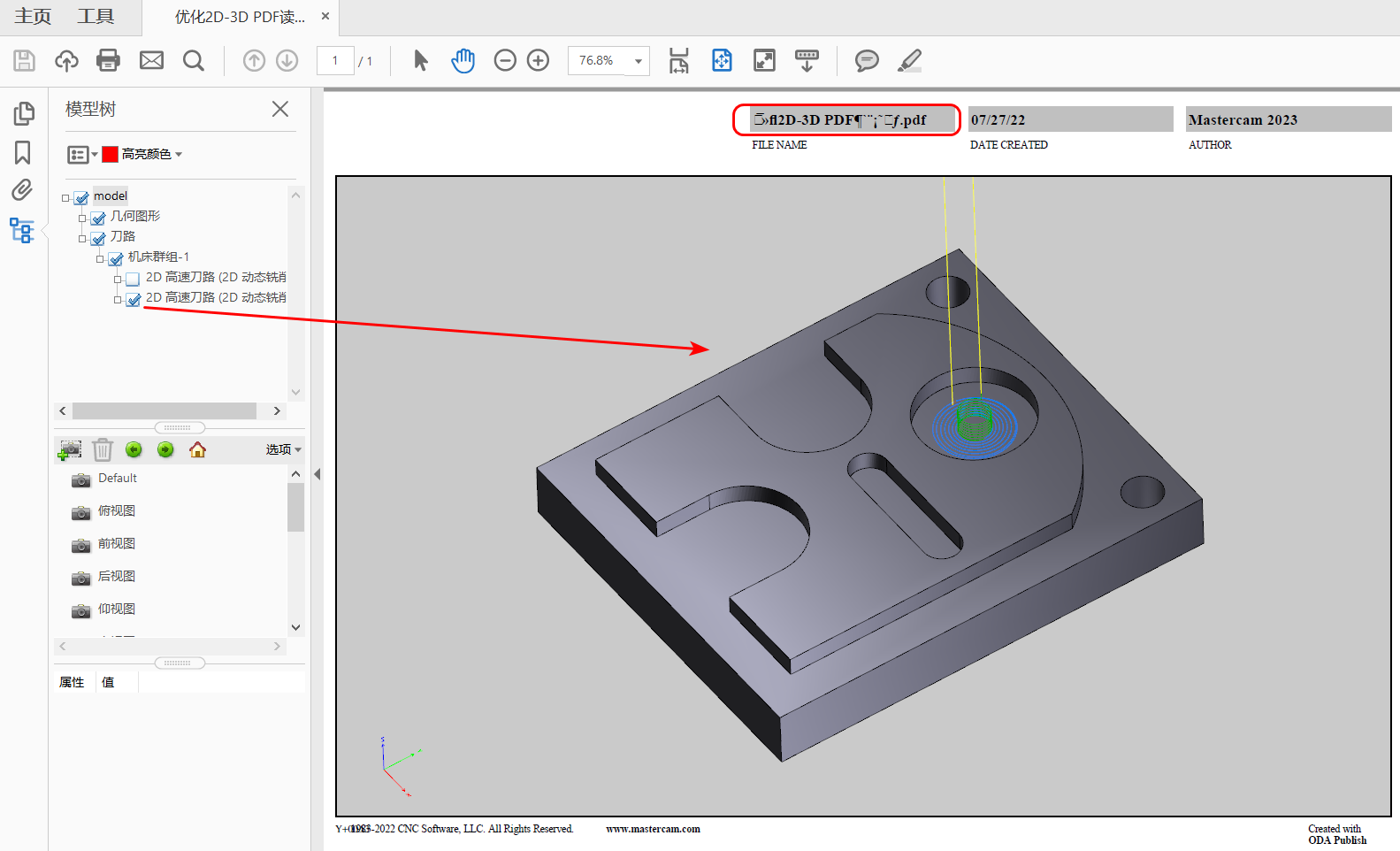

Step5：輸出“3D-PDF”格式文件時，“繪圖區”處于可見狀態的信息將會被輸出，這適用于以下功能；

• 保存
• 另存為
• 部分保存（當使用部分保存時，只可輸出光標可選擇的圖素）

Step6：可使用專業PDF軟件打開此“3D-PDF”且支持多種操作，需注意此處文件名不支持中文。

具體操作步驟已講完，大家可根據上述講解進行實際操作，或掃碼觀看視頻學習。
